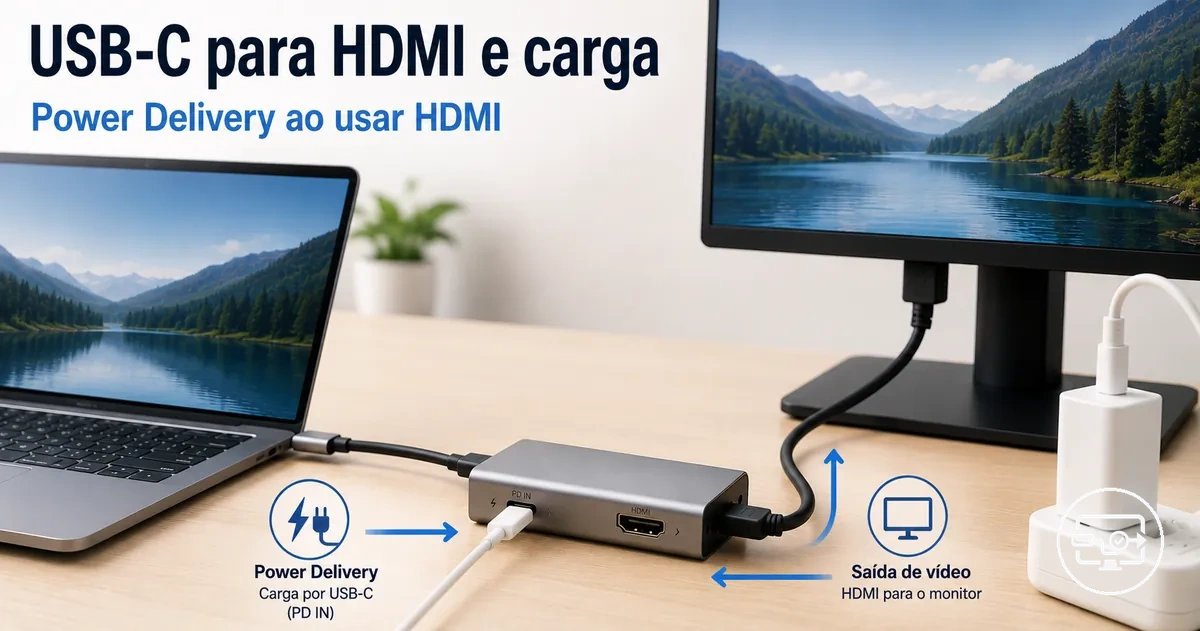

USB-C para HDMI com Carregamento: Compatibilidade de Pass-through de Power Delivery

USB-C para HDMI com carregamento Power Delivery (PD) pode funcionar simultaneamente, mas a compatibilidade depende do dispositivo host, do hub ou adaptador e da potência do carregador. Uma conexão HDMI funcional com uma porta de carregamento não significa automaticamente que o dispositivo carrega em velocidade máxima enquanto a tela está ativa.

Essa compatibilidade se aplica a dispositivos com DisplayPort Alt Mode via USB-C, hubs e adaptadores que suportam pass-through de PD e carregadores com potência suficiente.

As variáveis principais são:

• capacidade do host
• negociação de PD entre dispositivos
• o limite de pass-through do hub
• a margem do carregador
• o comportamento de carregamento resultante durante o uso de HDMI

Mesmo com uma porta de carregamento em um hub de compatibilidade USB-C para HDMI, o limite de pass-through e a margem do carregador determinam a potência real fornecida durante o uso de HDMI.

O que 'Carregar ao Usar HDMI' Significa em Adaptadores e Hubs USB-C

Carregar ao usar HDMI significa que um adaptador ou hub USB-C fornece energia ao host via pass-through de Power Delivery enquanto transmite simultaneamente um sinal de vídeo por HDMI. O hub precisa de uma porta de entrada USB‑C dedicada identificada para carregamento PD, que recebe energia de um carregador de parede e a passa para o laptop ou tablet. O comportamento de carregamento depende de como o hub negocia energia entre a saída de vídeo e o host.

Um usuário conecta o hub à porta USB‑C do host, conecta um cabo HDMI do hub a um monitor externo e conecta um carregador USB‑C à porta PD‑in do hub. Quando o hub não possui pass-through de PD adequado ou compartilha linhas de energia, o carregamento pode ter desempenho abaixo do esperado. O host pode consumir bateria mesmo enquanto conectado, ou a velocidade de carregamento pode cair porque o hub aloca potência para outras portas primeiro.

Para confirmar o que carregar ao usar HDMI significa em termos de hardware, verifique estas condições no hub:

• O hub tem uma porta USB‑C separada identificada como PD In ou Entrada de Carregamento.
• O carregador de parede conectado a essa porta precisa fornecer potência suficiente tanto para o host quanto para quaisquer periféricos.
• O hub pode negociar o fornecimento de energia com o host enquanto a saída HDMI permanece ativa.

A saída de vídeo pode funcionar corretamente mesmo quando o carregamento está lento ou não ocorre. Um hub pode exibir uma tela 4K estável enquanto a bateria do host continua a descarregar porque o hub pode não passar energia negociada suficiente.

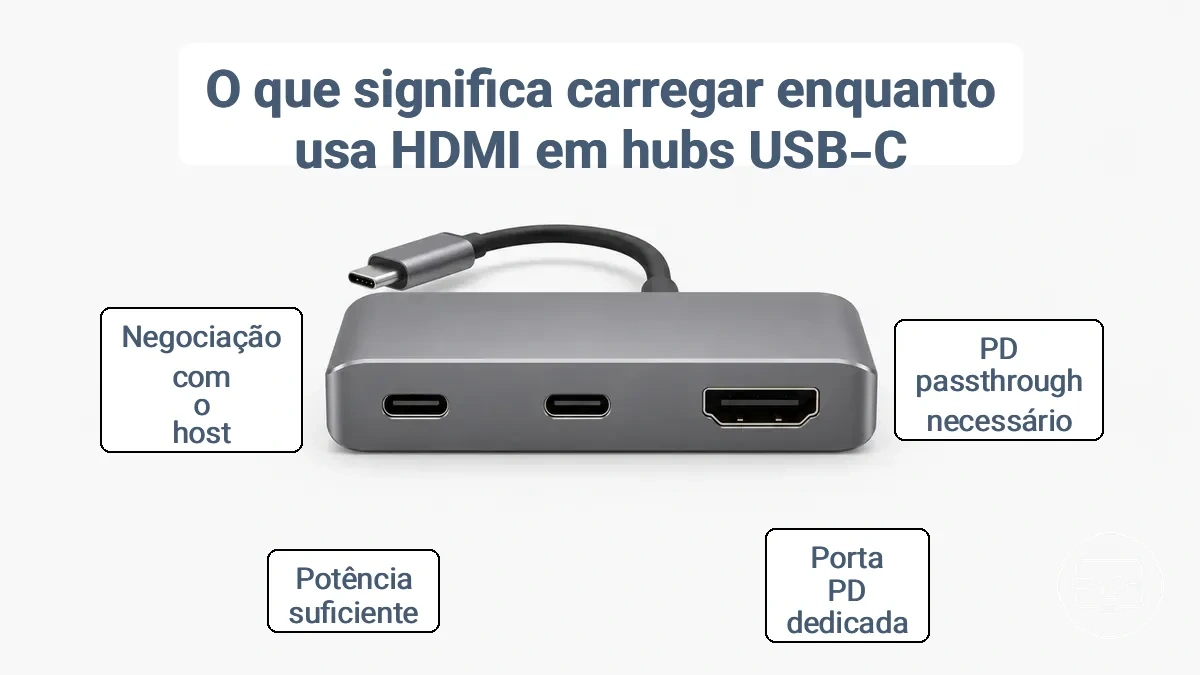

A imagem abaixo identifica a saída HDMI e o conector USB‑C PD‑in – as duas portas que tornam possível carregar ao usar HDMI.

Rota de Saída HDMI vs Rota de Entrada de Power Delivery no Mesmo Adaptador

Um adaptador com saída de vídeo HDMI e entrada de Power Delivery contém uma rota de vídeo e uma rota de energia. No entanto, o roteamento dessas duas rotas não é completamente independente em todos os projetos. Como o adaptador compartilha energia entre vídeo e carregamento, a taxa de carregamento via pass-through pode cair quando a saída de vídeo está ativa. Adicionar outros periféricos ao adaptador pode afetar ainda mais o compartilhamento de energia. As duas rotas são:

• Rota de vídeo: carrega o sinal HDMI da fonte para o display.
• Rota de fornecimento de energia: carrega a energia de carregamento da fonte de alimentação para o dispositivo.

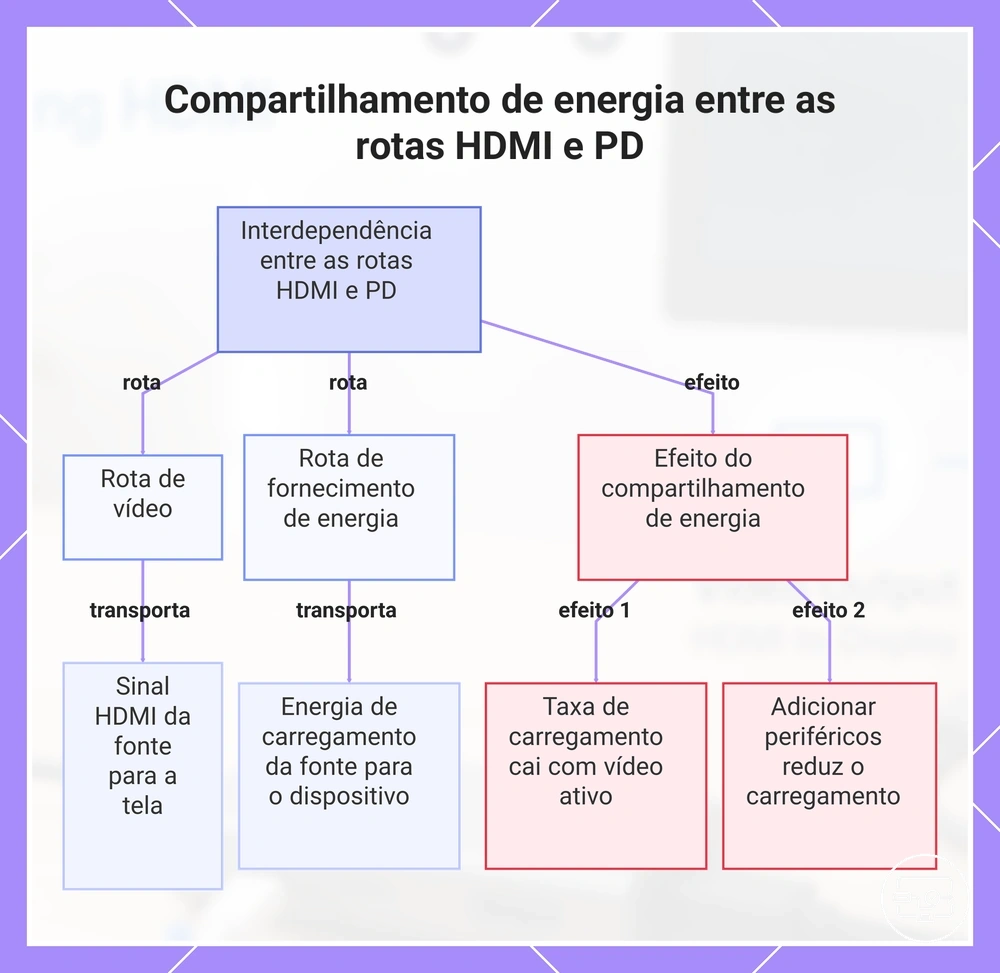

Este gráfico mostra as rotas de vídeo e de fornecimento de energia em um adaptador com saída HDMI e entrada PD, e explica como o compartilhamento de energia afeta o carregamento quando o vídeo está ativo.

Equívocos comuns sobre “portas de carregamento” e “pass-through de energia”

Equívocos comuns sobre portas de carregamento e pass-through de energia levam usuários a esperar carregamento rápido garantido de qualquer porta de carregamento identificada. Na realidade, a presença de uma porta de carregamento não garante que energia suficiente será fornecida, especialmente sob carga.

Estes itens corrigem equívocos comuns sobre portas de carregamento e pass-through de energia. Cada um contrasta a suposição comum com a realidade técnica e seu efeito.

• Suposição: Uma porta USB‑C identificada como porta de carregamento sempre fornece energia total. Realidade: A energia disponível depende da energia negociada entre o hub e a fonte; se a margem for insuficiente, o carregamento pode ser lento ou ausente. Efeito: Os dispositivos podem carregar lentamente ou parar de carregar quando o hub está sob carga.
• Suposição: Pass-through de energia significa que o hub pode fornecer a mesma potência a todos os dispositivos conectados. Realidade: O pass-through compartilha o orçamento total de energia; cada porta recebe apenas o que o controlador do hub aloca após o próprio consumo. Efeito: Conectar vários dispositivos frequentemente priva a porta de carregamento da potência necessária para carregamento rápido.
• Suposição: Uma porta de carregamento pode lidar simultaneamente com dados e velocidade total de carregamento. Realidade: Hubs podem priorizar funções de dados ou exibição em detrimento do carregamento, reduzindo a potência disponível para a porta. Efeito: Transferir arquivos ou usar um monitor externo pode reduzir a velocidade de carregamento a uma taxa muito baixa.

O que muda vs o que não muda: A porta existe, mas a energia fornecida varia. Os resultados de carregamento dependem da potência negociada, da margem e do design do hub — não apenas da presença de uma porta de carregamento.

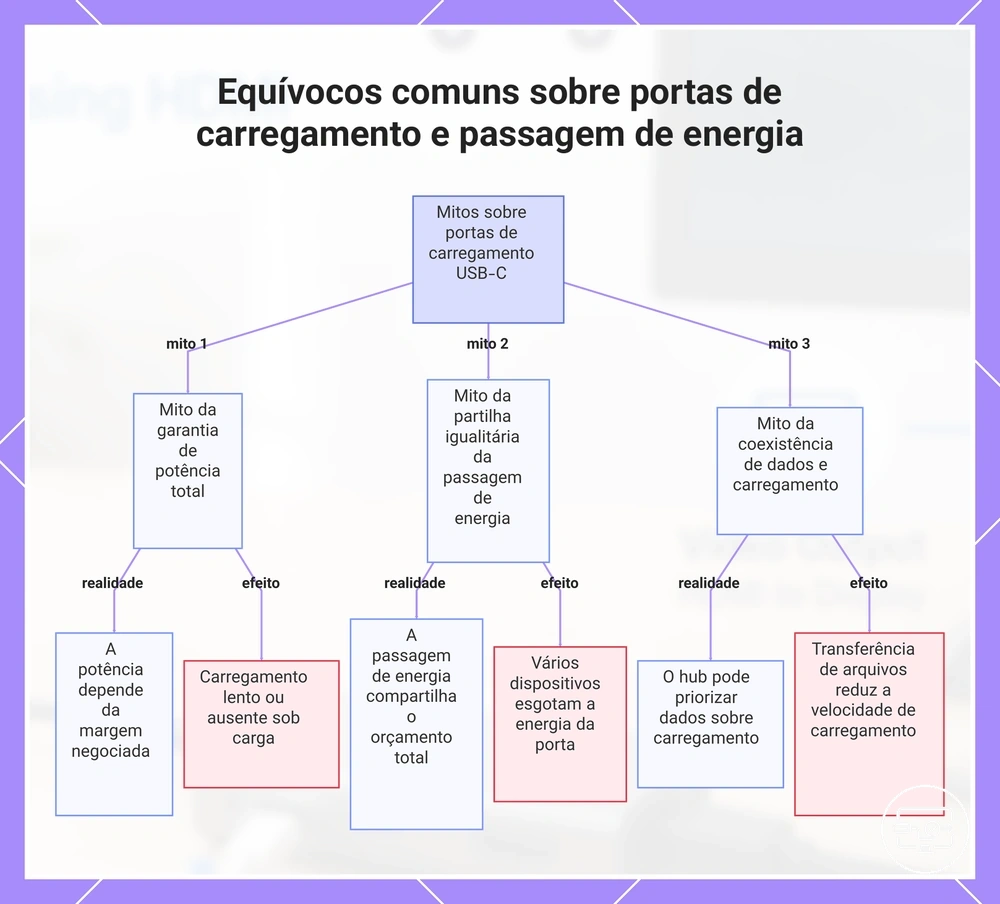

Este gráfico contrasta três equívocos comuns sobre portas de carregamento USB-C e passagem de energia com suas realidades técnicas e efeitos reais.

Requisitos de Compatibilidade para Saída HDMI e Pass-through de Carregamento PD

A saída HDMI simultânea e o pass-through de carregamento PD são possíveis apenas quando três requisitos de compatibilidade são atendidos: capacidade da porta do host, classificação de pass-through do hub e suporte a PD do carregador. A falta de qualquer um impede que a configuração funcione.

Nem todas as portas USB-C suportam tanto o DisplayPort Alt Mode para vídeo quanto a capacidade de sink PD. Um dispositivo sem qualquer uma dessas capacidades não pode emitir HDMI enquanto carrega pela mesma porta, portanto, é necessário verificar ambas as capacidades no lado do host.

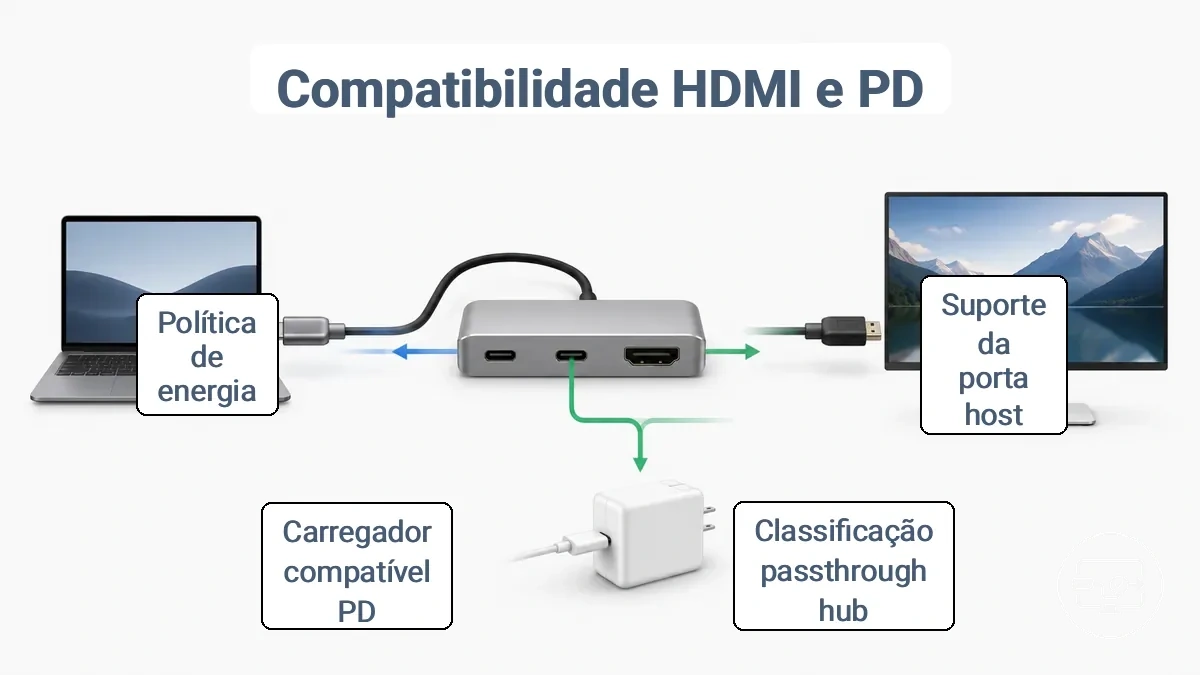

Os requisitos de compatibilidade formam uma cadeia de decisão que organiza cada condição e seu resultado.

• Limitações do host: a porta USB-C deve suportar tanto o DisplayPort Alt Mode quanto a funcionalidade de sink PD; a falta de qualquer uma impede o uso simultâneo.
• Limitações do hub: o hub deve ter uma classificação de pass-through PD que cubra seu próprio consumo mais a demanda de carregamento do dispositivo; uma classificação baixa limita a velocidade de carga.

O hub adiciona consumo próprio a qualquer configuração de pass-through. Uma parte da energia recebida é consumida pelos circuitos internos do hub, pelo manuseio de dados e pelas portas downstream. A energia restante é passada para o dispositivo conectado. Esse consumo próprio torna a classificação de pass-through do hub um limitador: mesmo com um carregador de alta potência, o dispositivo recebe apenas o que resta após o consumo próprio.

Uma suposição comum é que combinar a potência do carregador e a classificação de pass-through do hub garante velocidade máxima de carregamento. Na realidade, as políticas de energia do dispositivo podem limitar a absorção independentemente da fonte de alimentação. Muitos laptops e tablets negociam uma taxa de carregamento menor com base na temperatura, estado da bateria ou limites de firmware. Isso significa que o comportamento de carregamento durante a saída HDMI pode ser menor do que o esperado, mesmo quando todas as condições de hardware são atendidas.

Esta lista de verificação de requisitos de compatibilidade confirma as condições mínimas para saída HDMI simultânea e pass-through de carregamento PD.

• A porta USB-C do seu dispositivo suporta DisplayPort Alt Mode para saída de vídeo?
• Seu dispositivo aceita Power Delivery como sink PD?
• Seu hub suporta pass-through PD de um carregador externo?
• A classificação de pass-through do hub é adequada para as necessidades de carregamento do seu dispositivo?
• Seu carregador é compatível com PD e está conectado à entrada de energia do hub?
• A política de energia do seu dispositivo permite carregamento no nível de potência negociado?

Capacidades USB-C do dispositivo host que determinam se vídeo e carregamento podem coexistir

• Se vídeo e carregamento podem coexistir geralmente depende da porta USB-C do dispositivo host suportar sinalização de vídeo (DisplayPort Alt Mode ou Thunderbolt) e aceitar PD enquanto o vídeo está ativo.
• A política do dispositivo pode limitar a entrada de PD mesmo quando a porta atende a esses requisitos.
• Alguns dispositivos host permitem PD apenas até um limite de baixa potência durante a saída de vídeo, reduzindo a velocidade de carregamento, mas não impedindo a coexistência.

Limites do adaptador ou hub que afetam o comportamento de pass-through de Power Delivery

Fatores de design do hub, como a classificação de pass-through e o compartilhamento interno de energia, determinam a confiabilidade do funcionamento do pass-through de Power Delivery enquanto o HDMI está ativo. A classificação de pass-through de um hub define a potência máxima que ele pode encaminhar ao laptop, mas o consumo interno pode reduzir a potência efetivamente fornecida. Quando múltiplas portas, como HDMI, estão ativas, o hub pode alocar energia para essas interfaces, reduzindo a capacidade de carregamento disponível para o host.

Consumo interno — a energia usada pelos circuitos do hub — significa que a potência de entrada e a potência fornecida são diferentes. Para identificar os limites do adaptador ou hub que afetam o comportamento de pass-through de Power Delivery, verifique estas especificações do hub:

• Classificação de pass-through (potência máxima encaminhada ao laptop)
• Consumo interno (energia usada pelos circuitos do hub e gerenciamento de portas)
• Lógica de distribuição de energia (alocação de energia entre as portas ativas)
• Impacto no carregamento com HDMI ativo (possível redução na velocidade ou estabilidade do carregamento)

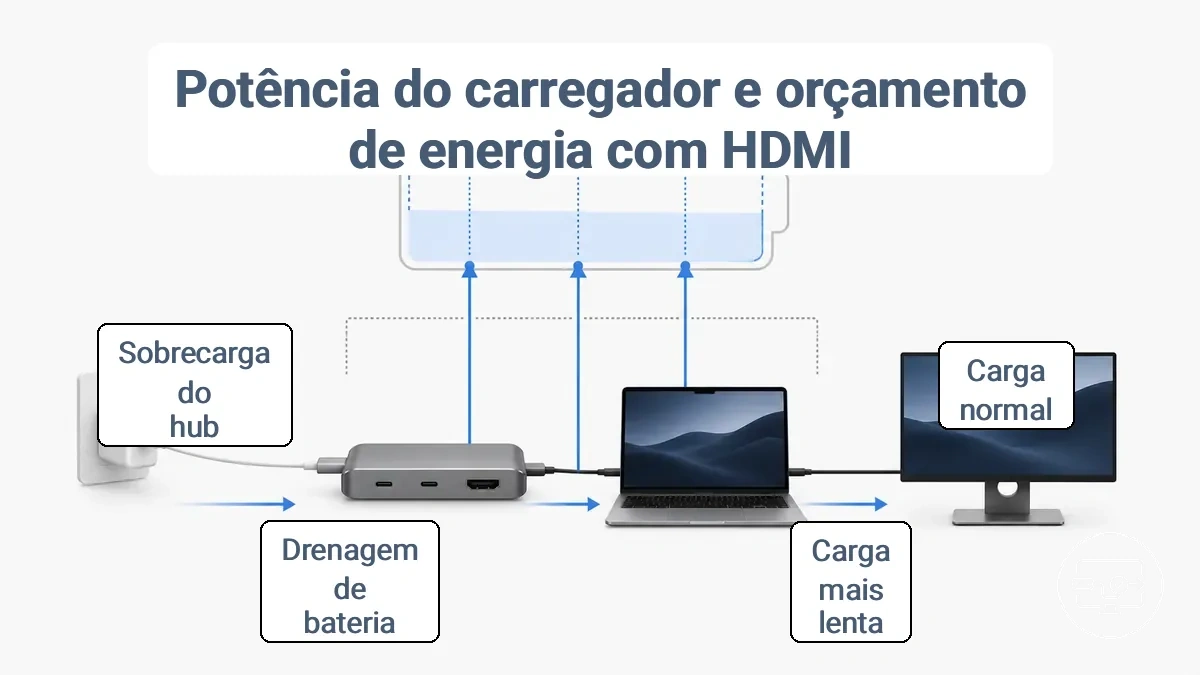

Potência do Carregador e Orçamento de Energia com HDMI Conectado

A potência do carregador e o orçamento total de energia afetam como um dispositivo carrega quando o HDMI está ativo. Os requisitos exatos dependem do consumo de energia do dispositivo host, do consumo interno do hub e de quaisquer periféricos conectados. O orçamento de energia é igual ao fornecimento do carregador menos o consumo interno e a carga combinados.

Uma margem suficiente geralmente permite velocidade de carregamento normal. Uma margem baixa reduz o carregamento ou pode causar descarga da bateria mesmo com o dispositivo conectado.

Sob uma carga de trabalho leve — como exibir uma apresentação estática sem periféricos — o monitor consome relativamente pouca energia, deixando mais margem para o carregamento. Sob uma carga de trabalho pesada — jogos, edição de vídeo ou conexão de vários periféricos — o consumo total pode aumentar, reduzindo o orçamento de energia. Dependendo dos periféricos e da carga de trabalho, a mesma potência do carregador pode produzir um ganho líquido de carga em um cenário e uma descarga líquida da bateria em outro.

A tabela compara os resultados típicos em diferentes níveis de carga. Estas são diretrizes ilustrativas; os requisitos reais de potência variam conforme o hardware e a configuração. Não existe um limite universal de potência aplicável a todos os dispositivos ou configurações de hub.

Nível de Carga	Consumo do Monitor (exemplo)	Consumo dos Periféricos	Margem	Resultado do Carregamento
Baixa (apresentação ociosa, sem dispositivos USB)	6–10 W	Desprezível	Ampla (margem suficiente)	Carregamento normal ou rápido
Moderada (streaming de vídeo, um acessório USB)	10–15 W	5–10 W	Moderada	Carregamento mais lento, pode manter a bateria
Alta (jogos, vários periféricos, alto brilho)	15–18 W	15+ W	Baixa ou insuficiente	Carregamento lento ou descarga da bateria

Como escolher uma potência de carregador que corresponda ao dispositivo host e ao hub

Para escolher a potência de carregador correta, estime a margem usando o consumo esperado, a classificação do hub e a carga dos periféricos.

1. Verifique o consumo típico de energia do dispositivo host (consumo esperado) a partir de seu carregador original ou especificações para encontrar a potência base que o carregador precisa fornecer.
2. Verifique a potência nominal de saída do hub (classificação do hub), geralmente em sua etiqueta ou manual, para ver a potência máxima que ele pode fornecer aos dispositivos conectados — que pode ser menor que a capacidade do carregador.
3. Verifique o consumo combinado de energia dos periféricos que você conectará através do hub (carga dos periféricos) para cobrir a demanda adicional sobre a saída total do hub.
4. Adicione uma margem à soma do consumo esperado e da carga dos periféricos para criar margem. Isso fornece a potência mínima do carregador para reduzir o risco de energia insuficiente.
5. Selecione uma potência de carregador que atenda ou exceda esse total com margem. Essa é a escolha mais segura para sua configuração.

Mesmo com um carregador de maior potência, o dispositivo host pode limitar a absorção se não suportar esse nível de energia. Este método ajuda a garantir que o carregador possa fornecer o suficiente quando necessário.

Por que o carregamento pode ser lento ou a bateria ainda pode descarregar durante o uso de HDMI

O carregamento lento ou a descarga da bateria durante o uso de HDMI ocorre porque o consumo combinado de energia da saída de vídeo, dos periféricos ativos e dos aplicativos em execução excede a energia fornecida através do adaptador, fazendo com que o dispositivo consuma mais energia do que recebe. A descarga pode ocorrer mesmo quando todos os componentes estão funcionando corretamente.

Estas causas explicam por que a energia fornecida muitas vezes fica aquém da demanda:

• A saída HDMI ativa processamento gráfico adicional e consumo interno do controlador de vídeo, o que aumenta o consumo total de energia — isso pode reduzir a carga líquida que chega à bateria, resultando em carregamento lento ou descarga gradual.
• Periféricos conectados, como hubs USB ou drives externos, compartilham o mesmo orçamento de energia, adicionando consumo interno que reduz ainda mais a energia disponível para carregamento — o resultado é uma taxa de carregamento mais lenta ou perda líquida de bateria.
• Certos adaptadores têm consumo interno que pode limitar a energia de carregamento quando o HDMI está ativo, levando a carregamento mais lento ou descarga da bateria.
• Quando o fornecimento total de energia é menor que o consumo total (fornecimento < consumo), a bateria descarrega mesmo enquanto conectada — o sintoma é uma diminuição gradual no nível de carga durante o uso de HDMI.
• Quando o fornecimento é igual ou superior ao consumo (fornecimento ≥ consumo), o carregamento ainda pode ser lento, mas a bateria geralmente não descarregará — este cenário é menos comum durante uso intenso de HDMI, a menos que o adaptador e o carregador forneçam margem suficiente.
• Atividades de alta carga de trabalho, como transmitir vídeo 4K, jogar ou executar vários aplicativos exigentes, podem elevar o consumo de energia além do que mesmo um adaptador de alta potência pode sustentar — neste caso extremo, a descarga da bateria continua independentemente da classificação do carregador porque a carga de trabalho excede a margem disponível.

Calor e Confiabilidade ao Carregar Através de um Hub USB‑C HDMI

Quando o hub USB‑C esquenta durante o carregamento e uso de HDMI, esse aquecimento é normal, pois ele lida com o fornecimento de energia e com os sinais de vídeo. Quanto mais dispositivos conectados e maior a carga, mais quente o hub fica. No entanto, o calor excessivo pode indicar um risco.

Sob carga pesada, como quando o hub está fazendo carregamento pass-through de um laptop e transmitindo vídeo 4K, seus chips trabalham mais e produzem mais calor. Esse calor adicional do hub pode afetar a estabilidade, causando às vezes quedas temporárias de imagem ou velocidades de dados reduzidas. Na maioria dos casos, esses são sinais de que o hub está se aproximando de seu limite térmico, e não de uma falha.

Uma preocupação comum é se o calor do hub representa um risco de segurança. A linha entre aquecimento normal e superaquecimento fica clara quando o hub fica quente demais para tocar ou causa desconexões repetidas ou cintilação. Se o hub permanecer estável e apenas estiver morno, provavelmente está operando dentro de sua faixa pretendida. O limite que vale a pena observar está entre o inconveniente temporário — como lentidão durante uso intenso — e sinais reais de segurança, como cheiro de queimado ou desligamentos inesperados.

Aquecimento Normal	Calor Preocupante
Hub está morno ao toque	Hub está quente demais para segurar confortavelmente
O desempenho permanece estável	Ocorrem quedas ou redução de desempenho
Sem odores incomuns	Presença de cheiro de queimado

Quando o aquecimento do hub é normal vs quando o superaquecimento é um problema real

O aquecimento normal do hub é um resultado natural da conversão de energia e da transmissão de dados, mas o superaquecimento é uma condição distinta, sinalizada por desconforto ao tocar o hub, cheiro persistente ou fumaça observável. Sinais observáveis são mais confiáveis do que verificações de temperatura, porque o calor por si só não define o problema.

Estes sinais separam o aquecimento normal do superaquecimento, cada um com sua causa provável e resposta segura:

• O hub está quente demais para manter a mão confortavelmente — provavelmente significa que componentes podem estar sobrecarregados — resposta segura: pare e deixe esfriar, depois inspecione a causa.
• Cheiro de queimado — provavelmente significa estresse do componente ou degradação do isolamento — resposta segura: pare o uso e deixe esfriar; se persistir, busque inspeção profissional.
• Fumaça saindo da área do hub — provavelmente significa superaquecimento severo ou falha de componente — resposta segura: pare imediatamente e não continue até inspecionar.
• Desligamentos de dispositivos conectados — provavelmente significa que a proteção térmica foi acionada — resposta segura: reduza a carga e deixe esfriar antes de retomar o uso.
• Quedas ou sinal de vídeo intermitente — provavelmente significa instabilidade de energia devido ao superaquecimento — resposta segura: reduza o consumo de energia e verifique as conexões.

Em um caso, reduzir o número de dispositivos conectados e diminuir o consumo de energia fez com que as temperaturas do hub voltassem ao normal, sugerindo que a sobrecarga contribuiu para o superaquecimento.

Reduzindo Calor e Instabilidade ao Reduzir Carga e Melhorar o Fluxo de Ar

Reduza a carga e melhore o fluxo de ar para reduzir o acúmulo de calor e o estresse do hub, e restaure a estabilidade para um carregamento confiável.

Para reduzir o estresse do hub e melhorar a estabilidade, siga estas ações de baixo risco:

1. Desconecte periféricos que não estão em uso ativo para reduzir a carga, o que pode ajudar a diminuir a temperatura interna e reduzir quedas.
2. Coloque o hub em uma área aberta com bom fluxo de ar para reduzir o acúmulo de calor e melhorar a estabilidade durante o uso prolongado.
3. Use cabos mais curtos ou com melhor blindagem entre o hub e os dispositivos conectados para reduzir a resistência e o calor e ajudar a manter o carregamento estável.
4. Quando o adaptador de energia do hub tiver margem limitada, reduza o número de dispositivos de alto consumo conectados para diminuir a demanda, reduzir o estresse do hub e ajudar a prevenir instabilidade.
5. Quando o hub estiver quente, desconecte alguns dispositivos para reduzir a carga.

Priorize temperaturas operacionais seguras em vez de conectar o número máximo de periféricos.

Práticas de Configuração que Evitam Cenários Sem Carregamento

Para evitar um cenário sem carregamento quando o HDMI funciona, siga uma ordem de conexão deliberada e use hardware compatível. A ordem de configuração, a qualidade do cabo e a qualidade do carregador geralmente determinam se a negociação USB Power Delivery (PD) é bem-sucedida. Conectar o carregador primeiro, depois o display, melhora a chance de manter tanto o vídeo quanto o carregamento.

As práticas de configuração abaixo previnem cenários sem carregamento ao focar na ordem de conexão, qualidade do cabo e qualidade do carregador para reduzir falhas de negociação e o risco de o carregamento parar após o HDMI ser conectado.

1. Conecte o carregador ao adaptador antes de conectar o adaptador ao dispositivo. Verifique se o dispositivo indica carregamento.
2. Assim que o carregamento for confirmado, conecte o cabo HDMI do adaptador ao display. Verifique se a saída de vídeo ativa sem interromper o indicador de carregamento.
3. Se o carregamento parar após a etapa 2, desconecte e reconecte o carregador enquanto o cabo HDMI permanece conectado. Verifique se o carregamento é retomado.
4. Use um cabo classificado para fornecimento de energia, como um que suporte a potência exigida pelo seu dispositivo e adaptador. Um cabo apenas de dados pode bloquear a negociação PD. Verifique se a classificação do cabo corresponde à saída do carregador.
5. Verifique se o carregador fornece potência suficiente tanto para o dispositivo quanto para o adaptador. Um carregador de baixa potência pode manter o vídeo estável, mas não conseguir sustentar o carregamento. Verifique se a taxa de carregamento cai após o HDMI estar ativo.
6. Inverta a ordem de conexão: comece com o HDMI e depois adicione o carregador. Alguns dispositivos preferem essa sequência. Verifique se o carregamento inicia após o vídeo ser estabelecido.

Após essas etapas, teste o carregamento novamente para confirmar a operação estável. O resultado geralmente se enquadra em um dos dois padrões:

• Negociação bem-sucedida: vídeo e carregamento permanecem estáveis.
• Negociação falha: o vídeo funciona, mas o carregamento para ou não inicia.

A falha persistente após a configuração correta pode indicar limites de capacidade no dispositivo, adaptador ou cabo, em vez de erro do usuário. Para mais contexto, consulte o guia relacionado sobre passos de configuração para uso estável.

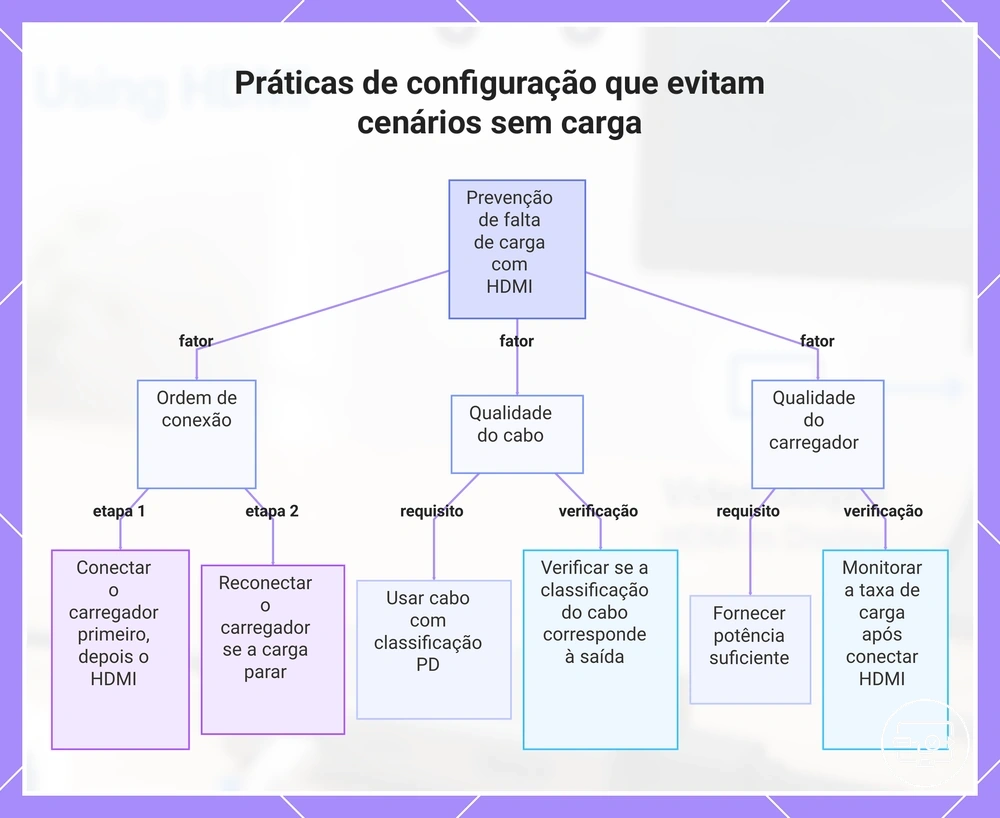

Este gráfico mostra as principais práticas de configuração —ordem de conexão, qualidade do cabo e qualidade do carregador— que evitam cenários sem carga quando o HDMI está conectado.

Ordem de conexão, qualidade do cabo e verificações do carregador que previnem falhas de PD

Ordem de conexão, qualidade do cabo e verificações do carregador previnem falhas de PD ao usar HDMI via USB‑C. Realizar essas verificações no início reduz a chance de concluir erroneamente que o hub está com defeito.

Estas verificações de ordem de conexão, qualidade do cabo e carregador são essenciais para prevenir falhas de PD:

• Verifique a condição do cabo — um cabo USB‑C compatível com PD, com conectores intactos e sem danos visíveis, suporta o fornecimento de energia necessário; um cabo gasto ou não compatível com PD pode interromper a negociação.
• Verifique o comportamento PD do carregador — é necessário um carregador PD que anuncie os perfis de energia exigidos pelo hub e pela carga conectada; um carregador com baixa capacidade PD pode falhar ao iniciar o carregamento.
• Verifique a resposta PD‑in do hub — o hub deve aceitar a entrada PD e sinalizar seus requisitos de energia; um hub que não responde à negociação PD pode deixar o sistema sem carga.
• Verifique o resultado da negociação — confirme que o carregador e o hub concordam com uma tensão e corrente; uma negociação falha geralmente se manifesta como carregamento intermitente ou ausente.

Por exemplo, um cabo USB‑C fraco ou um carregador com capacidade PD inferior à exigida pelo hub pode causar uma situação sem carregamento, mesmo quando o hub em si está totalmente funcional.

Ciclagem de energia, seleção de porta e reconexão do display para redefinir a negociação

Quando o carregamento simultâneo e a saída HDMI falham, a conexão USB-C pode não ter conseguido negociar as funções corretas de energia e dados. A ciclagem de energia dos dispositivos e o controle da ordem de reconexão podem acionar novamente essa negociação.

Este método de reinicialização usa ciclagem de energia, seleção de porta e reconexão do display para restaurar a negociação.

1. Desconecte o cabo USB-C do dispositivo de origem e do display.
2. Desligue completamente ambos os dispositivos e desconecte quaisquer adaptadores de energia.
3. Aguarde um curto período para permitir que a carga residual se dissipe.
4. Reconecte o cabo USB-C ao display primeiro, depois ao dispositivo de origem.
5. Ligue o dispositivo de origem e observe se o carregamento e a saída HDMI são detectados.
6. Desconecte o cabo USB-C do dispositivo de origem, conecte-o a uma porta USB-C diferente e observe se a negociação ocorre.

Se tentativas repetidas após uma reinicialização limpa não restaurarem a funcionalidade, o problema pode ser devido a limites de capacidade do hardware, em vez de um erro de negociação.

Quando o HDMI Funciona, mas o Dispositivo Não Carrega Através do Adaptador

Quando o HDMI funciona, mas o dispositivo não carrega, o problema geralmente é uma falha de negociação ou um limite de pass-through de energia no hub ou adaptador. Essas duas categorias exigem verificações diferentes.

O sintoma "sem carga" pode significar que o adaptador não está solicitando energia via USB‑C Power Delivery, que o carregador conectado não consegue fornecer potência suficiente ou que o próprio hub restringe a corrente para proteger seus circuitos — cada possibilidade aponta para um componente diferente.

• Falha de negociação: o dispositivo e o carregador não conseguem concordar com um perfil de tensão e corrente através do adaptador.
• Energia insuficiente / limites: o adaptador ou hub limita a potência fornecida abaixo do que o dispositivo precisa para carregar enquanto está ativo.

Quando o HDMI funciona, mas o dispositivo não carrega, a lista de verificação a seguir organiza os testes mais seguros, do mais simples ao mais específico.

• Verifique a classificação de saída do carregador (procure pelos watts impressos no bloco).
• Teste com o carregador original que veio com o dispositivo.
• Experimente um cabo USB‑C diferente que suporte Power Delivery.
• Conecte o carregador diretamente ao dispositivo (ignorando o adaptador) para confirmar que o dispositivo carrega normalmente.
• Verifique se o adaptador ou hub lista explicitamente suporte a pass-through Power Delivery.
• Consulte o site do fabricante para atualizações de firmware do adaptador.
• Teste o adaptador com um dispositivo diferente para confirmar se a falha de carregamento é específica do dispositivo.
• Inspecione as portas HDMI e USB‑C quanto a detritos ou pinos tortos.

Se os testes apontarem para um limite do hub ou adaptador, considere um tipo de solução diferente — como uma dock com alimentação própria — em vez de ajustes adicionais de software. Quando o sintoma persistir, corrigir problemas ligados à energia com um guia passo a passo.

Um mito comum é que qualquer adaptador USB‑C carregará enquanto exibe vídeo; na realidade, o carregamento depende da negociação Power Delivery e do limite de pass-through do adaptador. Se uma dock com alimentação resolver o problema, o adaptador original provavelmente não tinha capacidade de fornecimento de energia suficiente.

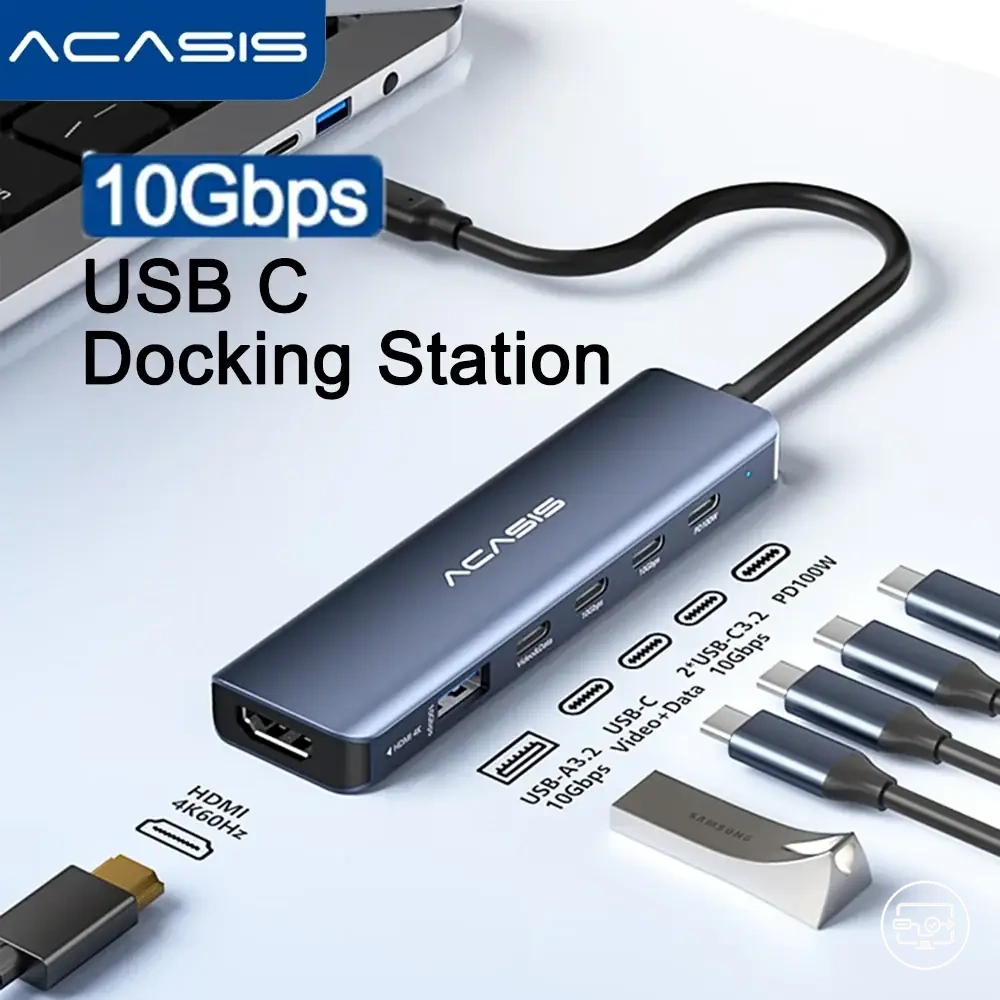

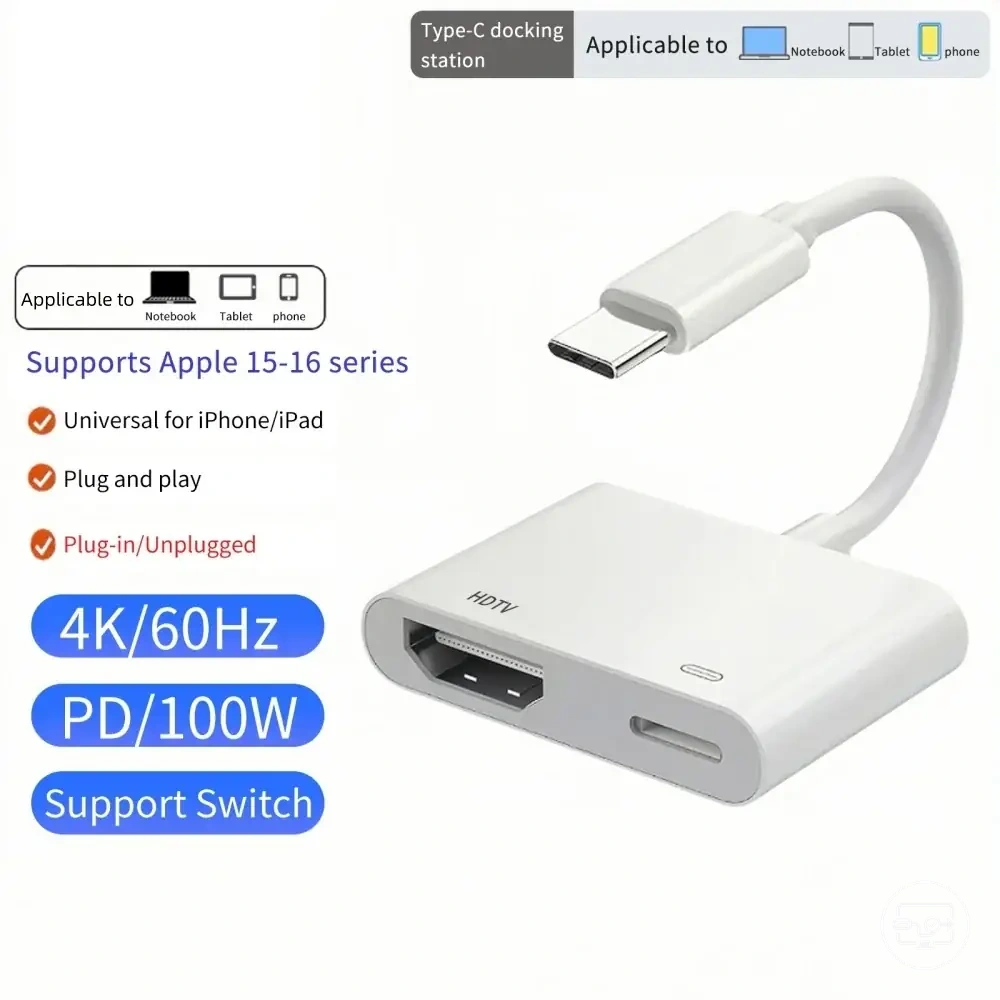

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

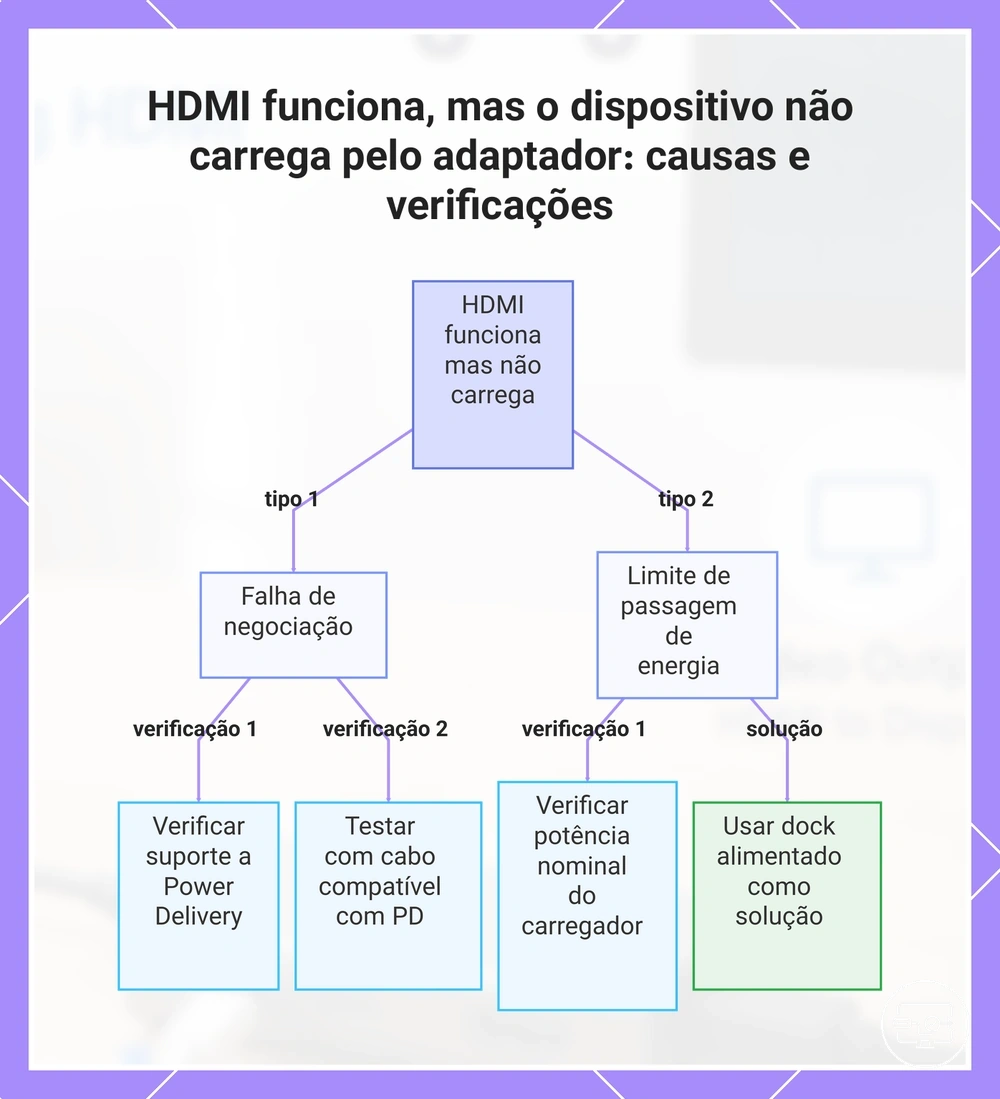

Este gráfico mostra as duas causas principais do problema — falha de negociação e limite de passagem de energia — juntamente com as verificações essenciais para diagnosticar cada causa.

Falhas de negociação PD causadas por incompatibilidade do carregador, cabo ou hub

Uma falha na negociação PD entre o carregador e o dispositivo pode impedir a bateria de carregar ou causar carregamento lento. A negociação PD — a handshake que define tensão e corrente — pode falhar independentemente da transmissão do sinal de vídeo.

As falhas de negociação PD geralmente se resumem a algumas causas comuns:

• Incompatibilidade de perfil do carregador: Verificação rápida: o carregador suporta a tensão que seu dispositivo espera? Se o carregador oferecer uma tensão que não corresponde ao perfil esperado do dispositivo, a negociação pode falhar, resultando em corrente mais baixa ou nenhuma carga.
• Limite do cabo USB-C: Verificação rápida: o cabo é classificado para o nível de energia necessário? Um cabo que não suporta a corrente negociada pode bloquear a negociação PD, fazendo com que a fonte volte para apenas 5V.
• Problema de pass-through PD-in do hub: Verificação rápida: o hub passa o contrato PD completo do carregador? Alguns hubs não encaminham a energia negociada corretamente, então o dispositivo vê apenas um fornecimento básico de 5V.
• Limites de política no dispositivo: Verificação rápida: o dispositivo reduz a velocidade de carregamento sob carga? Alguns dispositivos implementam limites de política que alteram o comportamento de carregamento quando o sistema está ativo, mesmo que o contrato PD em si seja válido.

Limitações do adaptador e quando uma dock com alimentação própria é o melhor caminho de compatibilidade

Quando um hub USB-C compacto não consegue sustentar as demandas de energia de vários periféricos, mudar para uma dock com alimentação própria geralmente é um caminho de compatibilidade mais confiável porque seu próprio adaptador de energia suporta carga sustentada. Muitos hubs consomem energia da porta do laptop ou reservam parte da saída do carregador para uso interno, o que pode levar a carregamento mais lento ou instabilidade quando os dispositivos conectados exigem mais energia.

Quando ocorrem carregamento inconsistente ou quedas de periféricos, a limitação geralmente decorre de limites de pass-through. Considere estas compensações:

• Hub compacto: consome energia do laptop ou compartilha um único carregador USB-C; a energia total disponível para os periféricos é limitada.
• Dock com alimentação própria: inclui sua própria fonte de alimentação; pode fornecer mais energia aos dispositivos conectados e carregar o laptop simultaneamente.
• Hub compacto: geralmente suporta menos portas e pode depender do DisplayPort Alt Mode para vídeo, limitando as opções de exibição.
• Dock com alimentação própria: oferece uma gama maior de portas e pode alimentar vários displays de alta resolução sem esforço adicional.

Os seguintes critérios ajudam a decidir quando uma dock com alimentação própria é a melhor escolha:

• Muitos periféricos USB conectados: Uma dock com alimentação própria fornece energia suficiente para cada porta, ajudando a evitar quedas de desempenho.
• Uso de displays de alta resolução ou múltiplos: Docks com alimentação própria podem fornecer saída de vídeo estável através de controladores dedicados.
• Necessidade de carregar o laptop enquanto usa todas as portas: Docks com alimentação própria incluem USB Power Delivery que pode fornecer maior potência ao host, enquanto hubs podem fornecer menos.
• Desconexões frequentes ou monitores piscando: Estes são frequentemente sinais de falta de energia que uma dock com alimentação própria pode resolver.
• Ao considerar tipos de solução e carga passante, uma dock com alimentação própria fornece desempenho mais consistente sob uso intenso.

Um usuário conecta um MacBook a um hub multiportas compacto com um monitor 4K, um SSD externo e um teclado com fio. Sob carga sustentada — como edição de vídeo — o monitor pisca e o laptop carrega lentamente. Após mudar para uma dock com alimentação própria com seu próprio adaptador de energia, todos os periféricos operam de forma confiável, o display permanece estável e o laptop carrega de forma mais confiável. Este exemplo mostra como uma dock com alimentação própria restaura a compatibilidade sob carga sustentada.

Perguntas Frequentes sobre Carregar ao Usar HDMI

Esta seção de perguntas frequentes aborda o carregamento ao usar HDMI, cobrindo calor, potência e comportamento de carregamento que depende da configuração de hardware. Estas respostas são condicionais e não repetem explicações anteriores.

Pergunta: Carregar ao usar HDMI gera calor extra?

Resposta: O aquecimento normal é comum quando um dispositivo carrega e exibe vídeo ao mesmo tempo. O hub ou adaptador pode ficar morno durante o carregamento pass-through, especialmente sob carga.

Pergunta: Por que o carregamento está lento ao usar HDMI?

Resposta: O carregamento lento pode ocorrer quando a fonte de energia compartilha sua potência entre carregar o dispositivo e alimentar a saída HDMI. A margem para carregamento depende da potência total que o carregador e o hub podem fornecer.

Pergunta: Uma porta de carregamento é igual a uma porta de dados para saída HDMI?

Resposta: Uma porta de carregamento dedicada em um hub ou dock é projetada para fornecimento de energia, enquanto uma porta de dados pode não suportar carregamento pass-through. A porta correta é importante porque o hub divide energia e dados de forma diferente dependendo de seu design.

Pergunta: Posso usar qualquer hub USB-C para carregar e usar HDMI ao mesmo tempo?

Resposta: Depende se o hub suporta carregamento pass-through e tem margem de energia suficiente para ambas as tarefas. Hubs que listam suporte a fornecimento de energia têm maior probabilidade de lidar com carregamento simultâneo e saída HDMI.

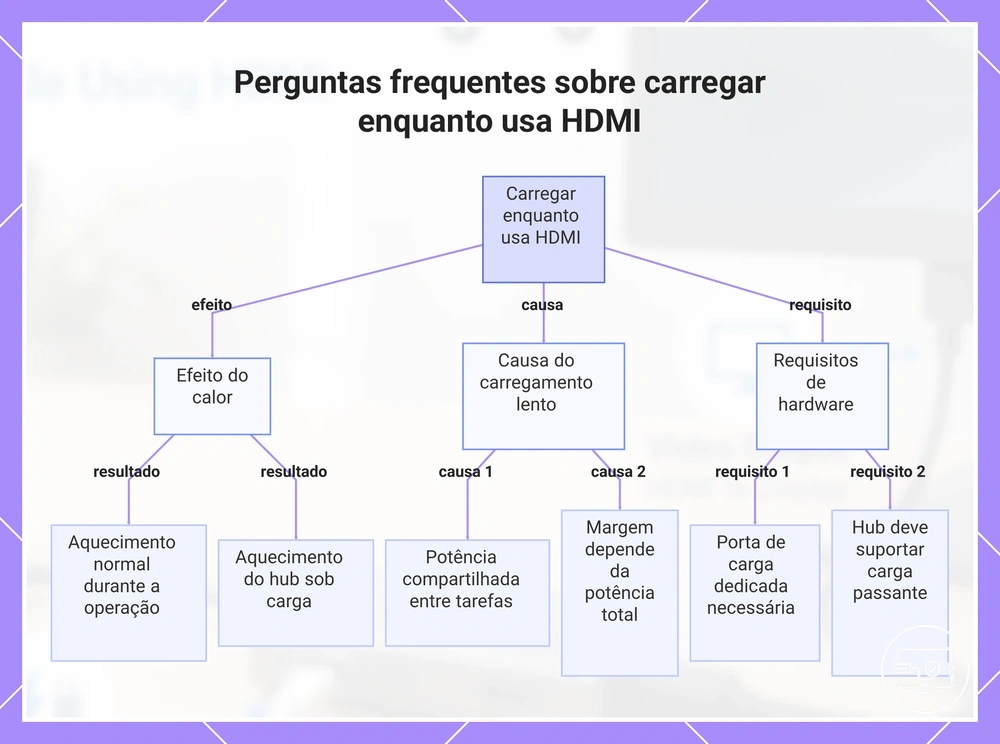

Este gráfico explica as principais preocupações ao carregar um dispositivo enquanto usa a saída HDMI, incluindo efeitos de calor, causas de carregamento lento e requisitos de hardware.

É normal um hub USB-C HDMI esquentar enquanto carrega?

Sim, o aquecimento normal é típico quando um hub USB-C HDMI está carregando. Sinais de superaquecimento, como o hub ficar quente demais para tocar ou causar quedas aleatórias, indicam que a carga pode estar muito alta. Para reduzir a carga e melhorar o fluxo de ar, desconecte quaisquer periféricos não utilizados e coloque o hub em uma superfície plana e aberta, longe de fontes de calor.

Qual potência de carregador geralmente é necessária para HDMI + pass-through de carregamento?

A potência necessária para pass-through com HDMI depende do consumo de energia do dispositivo, do consumo interno do hub e de quaisquer periféricos conectados. Mesmo com um carregador de maior potência, o dispositivo pode limitar a absorção de acordo com seus próprios limites. A margem é mais importante do que um número único, e os resultados do carregamento dependem destas condições:

• Se o consumo do dispositivo for alto, o consumo interno do hub for significativo ou os periféricos consumirem energia, menos energia chega à bateria.
• Se o carregador fornecer margem ampla, o dispositivo pode manter a carga durante o uso.

Por que o dispositivo para de carregar quando conecto HDMI ou periféricos?

Quando você conecta um monitor HDMI ou periférico, a carga adicional e a mudança de roteamento podem reduzir a energia fornecida abaixo do limite de carregamento se os limites de negociação do adaptador não suportarem a demanda combinada. Isso pode fazer com que o carregamento desacelere ou pare.

Para verificar se a carga adicional é um fator provável, tente esta verificação em três etapas:

1. desconecte o HDMI ou periférico e veja se o carregamento é retomado
2. reconecte o periférico enquanto o dispositivo já está carregando e observe qualquer mudança
3. teste com um periférico ou monitor diferente para ver se a mesma queda ocorre

Alterar a carga — por exemplo, desconectar o periférico ou usar um monitor de menor potência — pode mudar o resultado sem alterar o adaptador.

Um adaptador com porta de carregamento garante carregamento rápido durante o uso de HDMI?

Não, nem sempre. A porta de carregamento não garante carregamento rápido porque a classificação de pass-through do adaptador, a capacidade de negociação e o consumo interno de energia afetam a energia fornecida. Esses fatores afetam a velocidade de carregamento das seguintes formas:

• Uma classificação de pass-through baixa pode limitar o fluxo de energia abaixo da saída máxima do carregador, reduzindo a potência de carregamento.
• Sem a negociação Power Delivery (PD), o sistema geralmente recorre a um perfil padrão de 5V, reduzindo a margem.
• O gerenciamento de energia do dispositivo geralmente prioriza a saída de vídeo e o consumo interno do adaptador, deixando menos energia para o carregamento da bateria.
• A margem combinada do carregador, cabo e adaptador determina se energia suficiente chega à bateria durante o uso ativo de HDMI.

Antes de tirar conclusões, verifique a classificação de pass-through do adaptador e garanta que seu carregador forneça margem suficiente acima do consumo do dispositivo durante o funcionamento.
